Informacje o automatycznych pompach do wody użytkowej
W przeciwieństwie do pomp ogrodowych, automatyczne pompy do wody użytkowej mają wbudowany wyłącznik ciśnieniowy, który wyłącza pompę po pobraniu wody i włącza ją ponownie po pobraniu wody.
Pompa ogrodowa nie posiada tej funkcji. Niektóre pompy ogrodowe mają funkcję bezpiecznej pompy, która automatycznie wyłącza pompę, gdy nie ma przepływu wody, ale nie włącza jej ponownie, gdy woda jest ponownie pobierana.
Definicje pojęć związanych z pompami

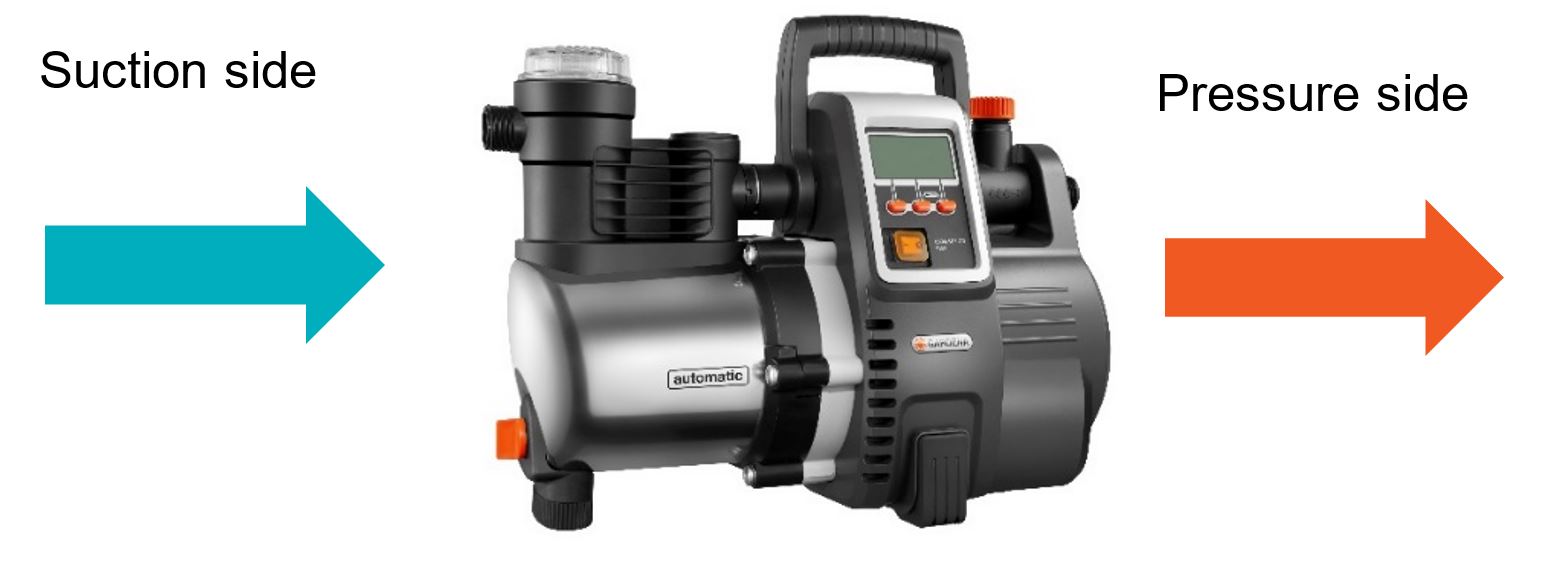

Poniższa ilustracja przedstawia ważne terminy związane z pompami.
Warto wiedzieć: strona ciśnieniowa zaczyna się w pompie, a kończy na każdym zaworze lub urządzeniu odcinającym (kranie) w instalacji.
Możliwe przyczyny usterek
Jeśli automatyczny system ciepłej wody użytkowej nie wyłącza się, może to zależeć od różnych przyczyn. Należy obserwować zachowanie automatycznego systemu ciepłej wody użytkowej, korzystając z poniższych objawów:
1. automatyczny system ciepłej wody użytkowej włącza się raz po raz na krótko bez pobierania wody: występuje wówczas nieszczelność po stronie ciśnieniowej. W poniższej sekcji opisano sposób zlokalizowania i usunięcia przyczyny.
2. urządzenie nie wyłącza się po zakończeniu pobierania wody? Może występować nieszczelność po stronie ssącej lub usterka wyłącznika ciśnieniowego.
a. Uszkodzony wyłącznik ciśnieniowy można zazwyczaj rozpoznać samodzielnie w automatycznych podgrzewaczach wody, które są wyposażone w wyświetlacz LCD: Ciśnienie powinno wzrosnąć do wartości "MAX" po zakończeniu pobierania wody. Brak ciśnienia lub wyświetlanie tylko wartości "MIN" oznacza prawdopodobnie usterkę czujnika ciśnienia. W takim przypadku należy wysłać automatyczny podgrzewacz wody do nas w celu naprawy. Więcej informacji na temat wysyłania do naprawy można znaleźć poniżej.
b. W przypadku nieszczelności po stronie ssącej automatyczny system wody na potrzeby gospodarstwa domowego nie osiąga ciśnienia wyłączenia. Działanie: Sprawdź wszystkie złącza i połączenia śrubowe po stronie ssawnej i uszczelnij je szczególnie starannie.
Możliwe usterki w instalacji
Możliwymi źródłami usterek w instalacji są zawory, których szczelność nie jest w oczywisty sposób rozpoznawalna, np:
- Zawory wlotowe wody spłuczek toaletowych
- Zawory wlotowe pralek
- Zawory zainstalowane w rurociągach
Jeśli to możliwe, należy odłączyć te odbiorniki od dopływu wody do automatycznego podgrzewacza wody. Jeśli automatyczny podgrzewacz wody nie włącza się bez poboru wody, usterka leży po stronie tego zaworu lub jednego z tych zaworów.

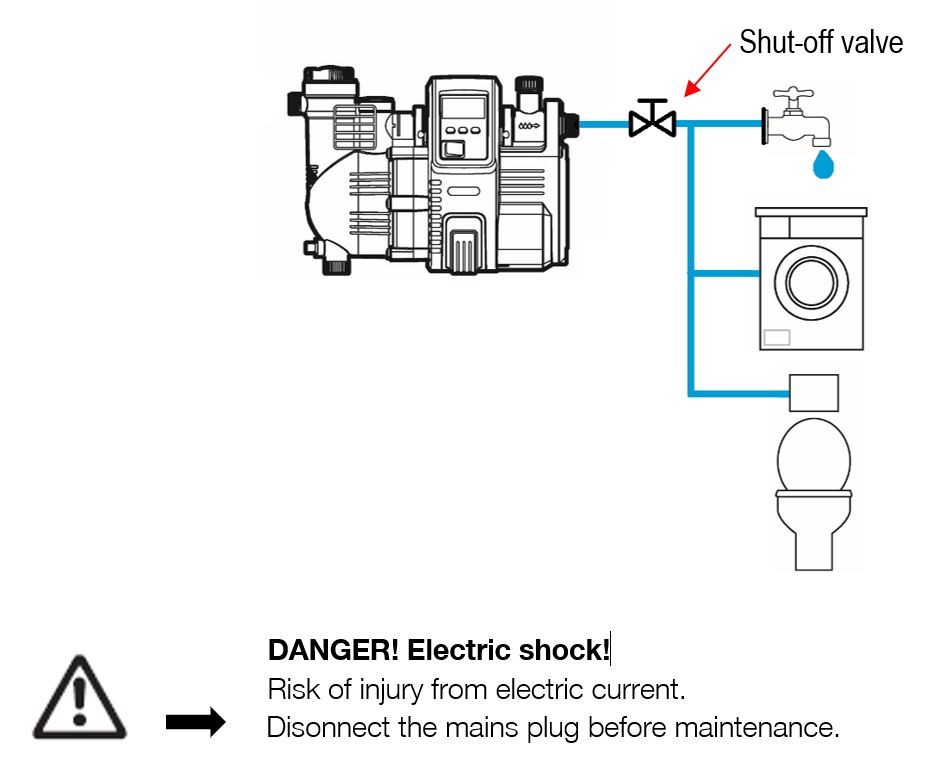

Pomocny jest tutaj zawór odcinający zainstalowany po stronie ciśnieniowej bezpośrednio za automatycznym systemem ciepłej wody użytkowej, aby móc odłączyć całą instalację od zasilania wodą.
- Jeśli za usterkę odpowiedzialny jest zawór zwrotny w automatycznej instalacji ciepłej wody użytkowej, można go usunąć w opisany sposób.
- Jeśli zawór zwrotny nie jest odpowiedzialny za usterkę, należy sprawdzić każdy zawór w instalacji pod kątem wycieków w celu wyeliminowania usterki.
Możliwe przyczyny, dotyczy następujących automatycznych podgrzewaczy wody użytkowej:
4000/4i - nr art. 1481
4000/4ep - nr artykułu 1481
4000/5i - nr artykułu 1483
4000/5ep - pozycja nr 1483
5000/4i - nr artykułu 1485
5000/5 Inox i - nr artykułu 1487
4000/4 LCD - nr artykułu 1763
4000/5 LCD - nr artykułu 1765
5000/5 LCD - nr artykułu 1767
6000/5LCD - nr artykułu 1769
Zawór zwrotny tych automatycznych podgrzewaczy wody użytkowej ma wbudowaną sprężynę. Sprężyna ta zamyka zawór, gdy woda nie jest już pobierana.
Zanieczyszczenia, takie jak piasek lub kamień, mogą powodować nieszczelność zaworu. Uszkodzony lub brakujący pierścień uszczelniający (O-ring) również może być przyczyną nieszczelności. Numer katalogowy zawór zwrotny nr art. 1481-00.900.16 można zamówić jako część zamienną.

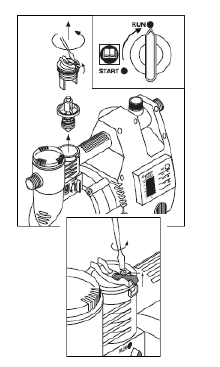

Instrukcja demontażu wbudowanego zaworu zwrotnego.
Ustawić lub pozostawić przełącznik obrotowy w położeniu RUN.
- Wyciągnąć wtyczkę sieciową
- Upewnić się, że po stronie ciśnieniowej nie ma ciśnienia, np. otwierając zawór odcinający!
- Zamknąć wszelkie istniejące urządzenia odcinające po stronie ssącej i ciśnieniowej.
- Poluzować śruby w kierunku przeciwnym do ruchu wskazówek zegara, aż będzie można wsunąć uchwyt do góry i do tyłu w rowek łożyska.
- Zdejmij pokrywę zintegrowanego zaworu zwrotnego, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
- Wyjąć korpus zaworu i wyczyścić go pod bieżącą wodą.
- Po wyczyszczeniu włożyć korpus zaworu we właściwej pozycji i wyśrodkowany (końcówka stożka skierowana w dół).
- Przykręć pokrywę do oporu.
- Popchnij uchwyt do przodu i ustaw go w pierwotnej pozycji. Następnie dokręć śrubę zgodnie z ruchem wskazówek zegara.
Możliwe przyczyny, ważne dla następujących automatycznych podgrzewaczy wody użytkowej:
3500/4E - pozycja nr 1757
W tym automatycznym podgrzewaczu wody na potrzeby gospodarstwa domowego zastosowano zawór zwrotny z wbudowaną sprężyną. Zawór jest również zamykany przez sprężynę, gdy woda nie jest już pobierana.
Zawór może stać się nieszczelny z powodu zanieczyszczeń, takich jak piasek lub kamień. Przyczyną nieszczelności może być również uszkodzony lub brakujący pierścień uszczelniający (O-ring). Numer katalogowy zawór zwrotny nr art. 1757-00.903.00 można zamówić jako część zamienną.
Instrukcja demontażu wbudowanego zaworu zwrotnego
1. Przełączyć przełącznik (11) w położenie O.
2. Odłączyć wtyczkę sieciową.
3 W razie potrzeby zamknąć wszystkie zawory po stronie ssącej. 4.
4. Otworzyć wszystkie punkty poboru tak, aby strona ciśnieniowa była pozbawiona ciśnienia. Następnie ponownie zamknąć punkty poboru, aby zapobiec opróżnieniu podłączonych rur przez automatyczny system wody użytkowej.
5 Odkręcić pokrywę (14) zaworu zwrotnego za pomocą odpowiedniego narzędzia.
6. Wyjąć korpus zaworu (15) i wyczyścić pod bieżącą wodą.
7. ponownie zamontować zawór zwrotny w odwrotnej kolejności.
8. ponownie uruchomić automatyczny system wody użytkowej.
Możliwa usterka po długim okresie nieużywania
Przed uruchomieniem po długim okresie nieużywania należy kilkakrotnie pociągnąć tłok (k) zaworu zwrotnego.
Możliwe przyczyny, dotyczy następujących automatycznych podgrzewaczy wody użytkowej:
4000/5E - nr art. 1758
5000/5E - nr artykułu 1759
6000/6E - pozycja nr 1760
smart automatyczna bateria domowa i ogrodowa 5000/5 nr artykułu 19080
W zaworze zwrotnym tych automatycznych zaworów wody użytkowej nie ma sprężyny. Zawór zamyka się automatycznie, gdy woda nie jest już pobierana. Zabrudzony zawór zwrotny może pozostać otwarty. Podczas demontażu i ponownego montażu należy sprawdzić, czy zawór zwrotny zamyka się automatycznie. Stożek zaworu zwrotnego musi lekko opadać do gniazda zaworu pompy. Zawór może również stać się nieszczelny z powodu zanieczyszczeń, takich jak piasek lub kamień. Uszkodzony lub brakujący pierścień uszczelniający (O-ring) również może być przyczyną nieszczelności. Numer katalogowy zaworu zwrotnego do automatycznych podgrzewaczy wody 4000/5E i 5000/5E LCD: art. nr 1758-00.901.00 automatycznych podgrzewaczy wody 6000/6 E LCD: art. nr 1760-00.900.07. Można zamówić odpowiedni zawór jako część zamienną.
Instrukcja demontażu wbudowanego zaworu zwrotnego.
1 Przełączyć przełącznik (11) w położenie O.
2. Odłączyć wtyczkę sieciową.
3 W razie potrzeby zamknąć wszystkie zawory po stronie ssącej.
4. ponownie zamknąć wszystkie punkty poboru, aby zapobiec opróżnieniu podłączonych rur przez automatyczny system wody użytkowej.
5 Odkręcić pokrywę (14) zaworu zwrotnego za pomocą odpowiedniego narzędzia.
6. Wyjąć korpus zaworu (15) i wyczyścić pod bieżącą wodą.
7. zamontować zawór zwrotny w odwrotnej kolejności
8. ponownie uruchomić automatyczny system wody użytkowej.
